產品介紹


　　彈簧圓錐破碎機經過不斷發展，能夠效率高、可靠，而且經濟地將物料破碎，成為滿足客戶要求的產品。鄭州中意礦機這款彈簧圓錐破碎機技術穩定，破碎效率高，生產成本更低，砂石骨料質量好，能夠充分適應各種破碎工況，即使堅硬的巖石也能夠應付自如。本機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗;短頭型的破碎錐較陡，給料粒度較小，有利于生產細粒級的物料。所以標準型的一般用于粗、中碎，短頭型用于中、細碎。

產品優勢

1、設備在運行時，當不可破碎的物料進入破碎腔內部時，液壓系統可以讓破碎機的動錐自然下退，從而保護設備不受損害，當異物被自然排出后，動錐自動復位，破碎機可繼續正常工作。

2、易損件均使用耐磨材料，使得易損件不再容易磨損，壽命增長，同時減少因更換設備而浪費的時間，在減低成本的同時提高工作效率。

3、所有零部件都可輕松拿出，無需對破碎機進行大幅度拆卸工作，簡簡單單就可進行維修工作。

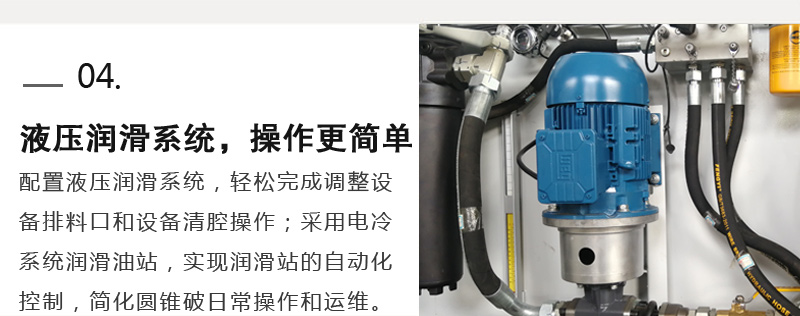

4、采用干油或水兩種密封方式，使得灰塵不易進入機體內部，從而保證潤滑油長期清潔，軸承也因此受益不小，不僅運轉可靠，而且軸承的壽命也增加了。

5、工作時，物料夾在兩椎體之間，受到擠壓和剪切作用，破碎力度較大，同時出料均勻，對椎體表面磨損也均勻。


工作原理

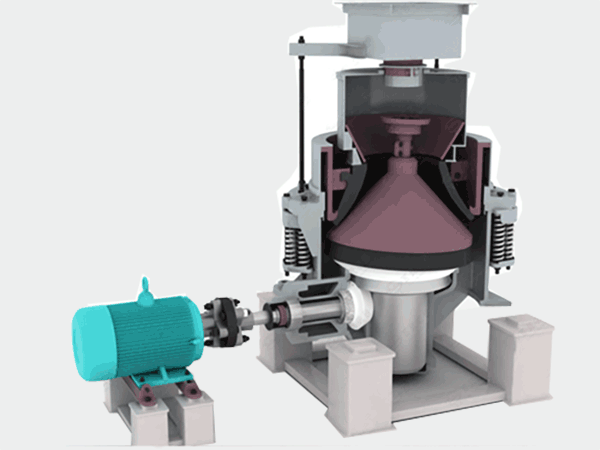

彈簧圓錐破碎機工作原理

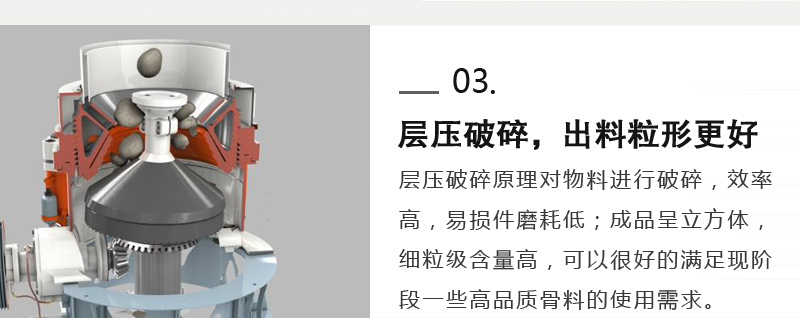

　　彈簧圓錐破碎機工作時，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔。待破碎物料從入料口進入后，受到動錐和靜錐的多次擠壓和撞擊，形成符合要求粒度的物料。當動錐離開該區段時，已成形物料在自身重力作用下下落，從錐底排出。

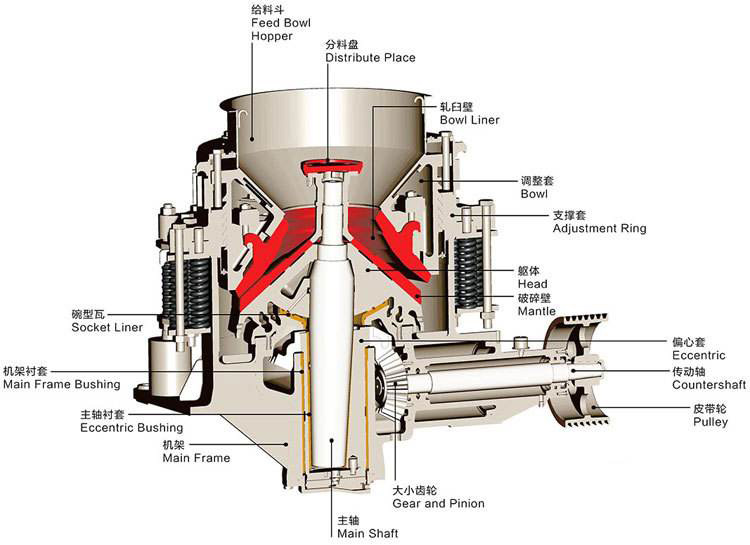

結構組成


PSG系列彈簧圓錐破碎機結構組成

  1. 機體;2.止動齒輪;3.圓錐頭;4.壓套;5.U型螺栓;6.鎖緊套;7.鎖緊缸;8.支撐套;9.調整套;10.定錐襯板;11.動錐襯板;12.主軸;13.動錐驅體;14.碗型軸瓦;15.碗型軸承架;16.平衡重;17.大錐齒輪;18.錐形套;19.偏心套;20.大襯套;21.機架;22.底盤;23.止動盤;24.擋鐵;25.條鐵;26.防塵罩;27.推動缸;28.水錐齒輪;29.水平軸;30.聯軸器

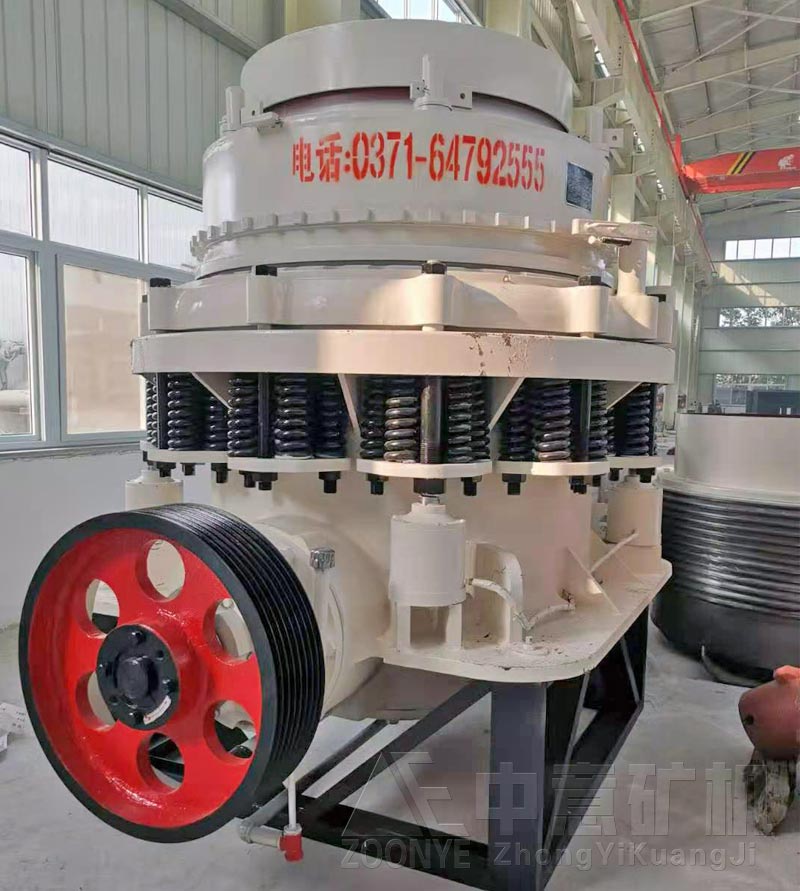

廠家實拍

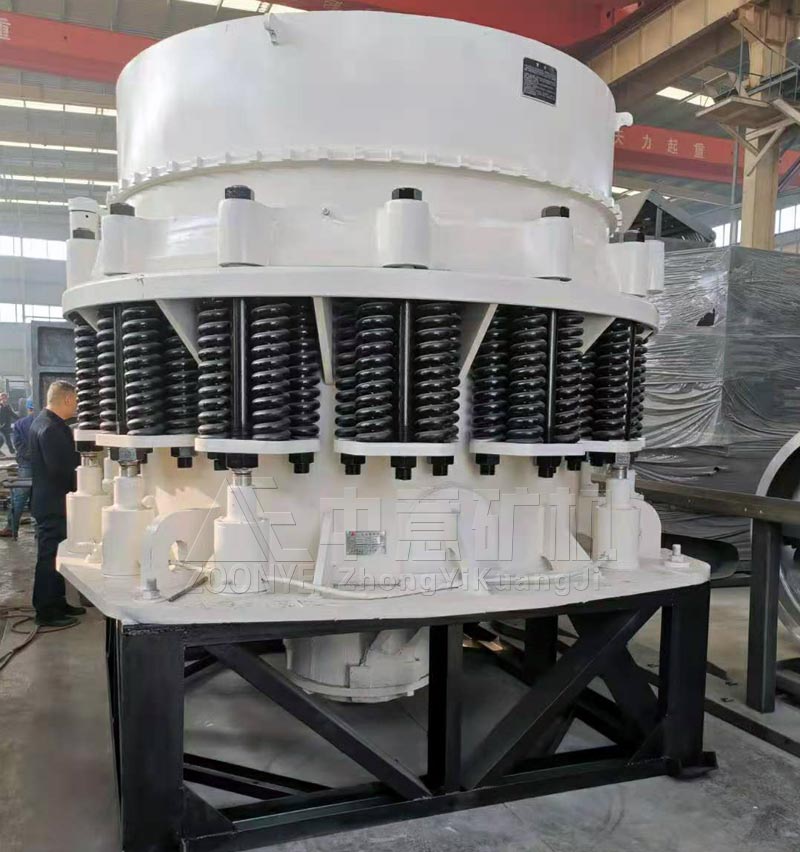

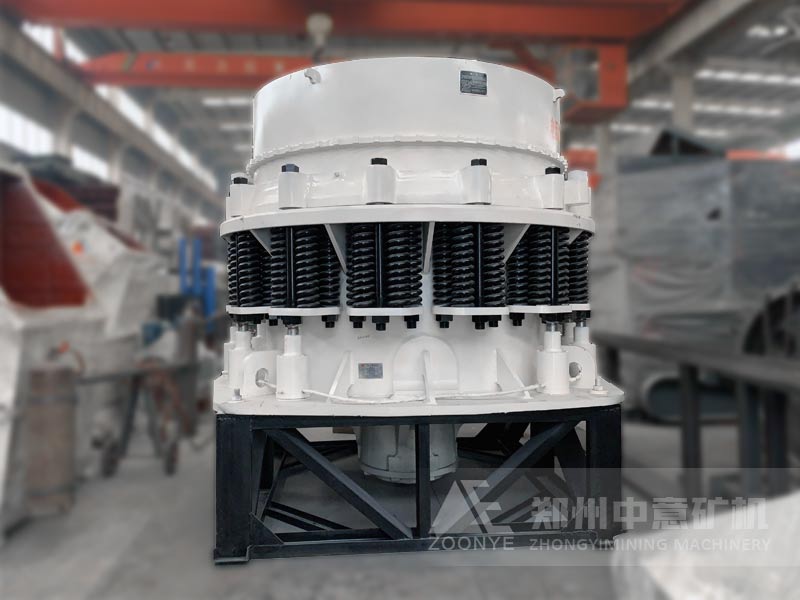

復合式彈簧圓錐破碎機車間實拍

彈簧圓錐破出廠前試機

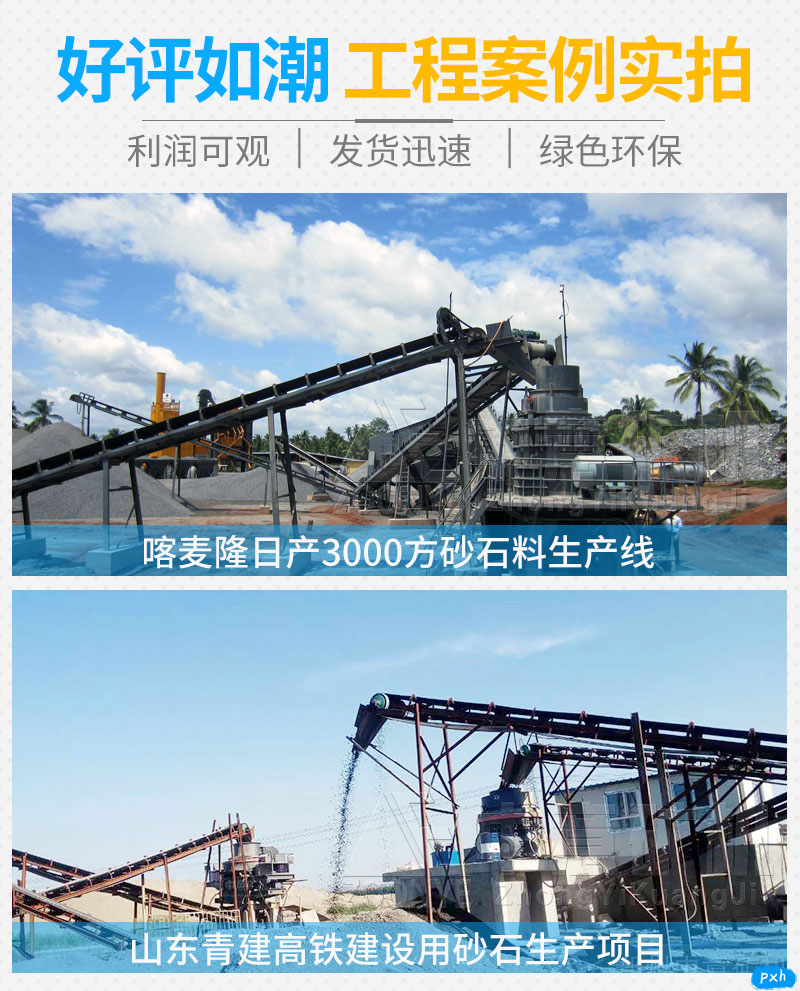

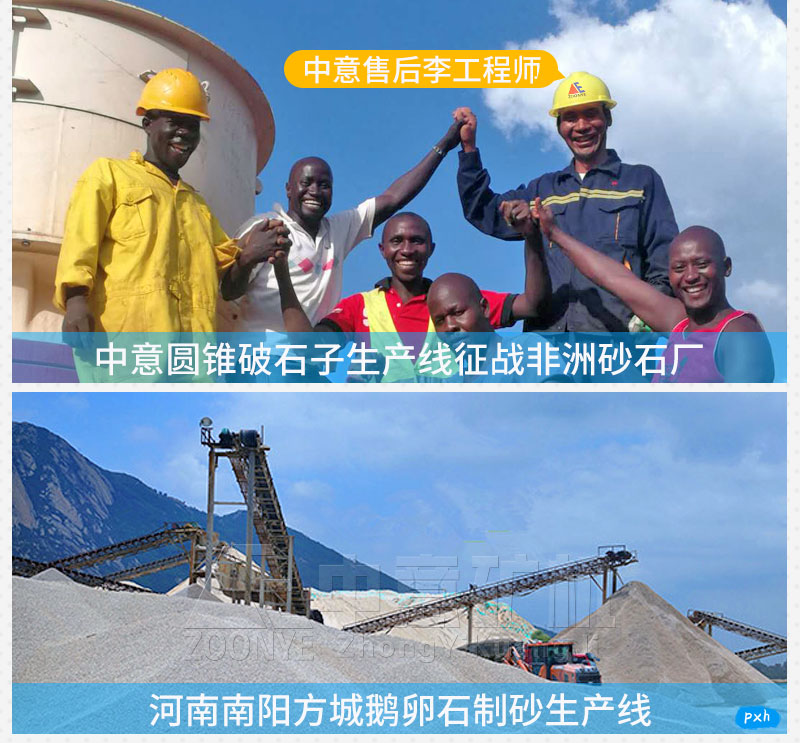

客戶案例


技術參數

型號腔型破碎錐大端直徑排料口調整范圍
(mm)		給料尺寸處理能力
(t/h)		電機功率外形尺寸（長×寬×高）(mm)
PSGB-0607標準細型6006-386016-50222195×1158×1651
PSGB-0609標準中型10-388018-65
PSGB-0611標準粗型13-389022-70
PSGD-0603短頭細型3-13309-35
PSGD-0605短頭粗型5-164022-70
PSGB-0910標準細型9009-228545-91752656×1636×224
PSGB-0917標準粗型13-3815059-163
PSGB-0918標準特粗型25-38150118-163
PSGD-0904短頭細型3-133527-90
PSGD-0906短頭中型3-166527-100
PSGD-0907短頭粗型6-198559-129
PSGB-1313標準細型129513-31115109-1811602983×1866×3156
PSGB-1321標準中型16-38178132-253
PSGB-1324標準粗型19-51205172-349
PSGB-1325標準特粗型25-51220236-358
PSGD-1306短頭細型3-165436-163
PSGD-1308短頭中型6-167682-164
PSGD-1310短頭粗型8-2589109-227
PSGD-1313短頭特粗型16-25113209-236
PSGB-1620標準細型167616-38178181-3272203941×2954×3371
PSGB-1624標準中型22-51205258-417
PSGB-1626標準粗型25-64228299-635
PSGB-1636標準特粗型38-64313431-630
PSGD-1607短頭細型5-136090-209
PSGD-1608短頭中型6-1976136-281
PSGD-1613短頭粗型10-25113190-336
PSGD-1614短頭特粗型13-25113253-336
PSGB-2127標準細型213419-38236544-10344004613×3302×4638
PSGB-2133標準中型25-51284862-1424
PSGB-2136標準粗型31-643141125-1814
PSGB-2146標準特粗型38-643911252-1941
PSGD-2110短頭細型5-1689218-463
PSGD-2113短頭中型10-19113404-580
PSGD-2117短頭粗型13-25151517-680
PSGD-2120短頭特粗型16-25172580-744
